Konfigurasi RIP Routing Mikrotik di GNS3

Pada artikel ini akan diperlihatkan bagaimana cara konfigurasi RIP Routing Mikrotik di GNS3. Berikut merupakan konfigurasi yang akan dibuat dengan 3 router mikrotik. RIP (Routing Information Protocol)

Perangkat	Interface	Terhubung ke	IP Address
PC0	Ethernet0	Mikrotik0 (Ethernet0)	192.168.1.2/24
Mikrotik0	Ethernet0	PC0 (Ethernet0)	192.168.1.1/24
Mikrotik0	Ethernet1	Mikrotik1 (Ethernet1)	172.25.1.1 /16
Mikrotik1	Ethernet1	Mikrotik0 (Ethernet1)	172.25.1.2 /16
Mikrotik1	Ethernet0	Mikrotik2 (Ethernet1)	172.30.1.1 /16
Mikrotik2	Ethernet1	Mikrotik1 (Ethernet0)	172.30.1.2 /16
Mikrotik2	Ethernet0	PC1 (Ethernet0)	192.168.2.1 /24
PC1	Ethernet0	Mikrotik2 (Ethernet0)	192.168.1.2 /24

Pertama - tama pastikan router mikrotik dan pc client yang terinstall pada virtualbox sudah ditambahkan ke GNS3

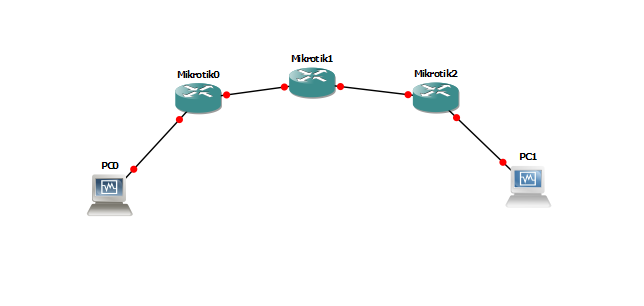

Buat topologi jaringan seperti gambar dengan cara drag perangkat router dan pc client yang sudah ditambahkan sebelumnya.

Klik kanan, Start dan tambahkan IP address setiap interfaces pada setiap perangkat sesuai dengan tabel diatas

Mikrotik0

[admin@MikroTik] > ip address add address=192.168.1.1/24 interface=ether1

[admin@MikroTik] > ip address add address=172.25.1.1/16 interface=ether2

Mikrotik1

[admin@MikroTik] > ip address add address=172.25.1.2/16 interface=ether2

[admin@MikroTik] > ip address add address=172.30.1.1/16 interface=ether1

Mikrotik2

[admin@MikroTik] > ip address add address=172.30.1.2/16 interface=ether2

[admin@MikroTik] > ip  address add address=192.168.2.1/24 interface=ether1

PC0

Tambahkan juga ip address pada PC1 sesuai dengan yang ada pada tabel.

Konfigurasi RIP Routing

Mikrotik0

[admin@MikroTik] > routing rip interface add interface=ether2 send=v1 receive=v1

[admin@MikroTik] > routing rip network add network=192.168.1.0/24

[admin@MikroTik] > routing rip network add network=172.25.0.0/16

Mikrotik1

[admin@MikroTik] > routing rip interface add interface=ether1 send=v1 receive=v1

[admin@MikroTik] > routing rip interface add interface=ether2 send=v1 receive=v1

[admin@MikroTik] > routing rip network add network=172.25.0.0/16

[admin@MikroTik] > routing rip network add network=172.30.0.0/16

Mikrotik2

[admin@MikroTik] > routing rip interface add interface=ether2 send=v1 receive=v1

[admin@MikroTik] > routing rip network add network=172.30.0.0/16

[admin@MikroTik] > routing rip network add network=192.168.2.0/24


Lakukang ping dari PC0 ke PC1 lalu sebaliknya untuk menguji jaringan dan jika reply, Konfigurasi RIP Routing Mikrotik di GNS3 berhasil dibuat. RIP (Routing Information Protocol)
